Две функции в одном: обеззараживание воздуха + свет. Работает в присутствии и отсутствии людей. Настенная модель. Дезинфицирует воздух в детских и мед.учреждениях, фитнесс-залах, массажных кабинетах, косметических салонах, парикмахерских, магазинах, офисах, жилых помещениях и дает мягкий белый свет. Рассчитан на помещение до 50 м3 (15-20 м2)
Назначение бактерицидного облучателя ОБР-30-МедТеКо:
Предназначен для обеззараживания воздуха коротковолновым ультрафиолетовым бактерицидным излучением, как в присутствии, так и в отсутствии людей в помещениях :
- Помещений лечебно-профилактических учреждений I-V категорий объемом до 50 м3 - В помещениях с повышенным риском распространения инфекционных заболеваний (общественные учреждения, в том числе школьные и дошкольные учреждения, предприятия общественного питания, коммунальные объекты).
- В частных домах, особенно в период эпидемий острых респираторных заболеваний. • В присутствии людей для снижения уровня микробов в воздухе (особенно в случаях высокой степени риска распространения заболеваний, передающихся воздушно-капельным и воздушным путем);
• В отсутствии людей для снижения микробов в воздухе (в качестве заключительного звена в комплексе санитарно-гигиенических мероприятий)
Основные технические характеристики облучателя-рециркулятора бактерицидного ОБР-30
: Технические характеристики облучателя ОБР-30
Источник облучения и дезинфекции воздуха: безозоновая бактерицидная лампа PHILIPS TUV30W/G30T8 (возможна комплектация бактерицидной лампой альтернативного производителя с характеристиками не хуже фирмы PHILIPS)
Производительность по потоку: не менее 60 м 3 /час
Мощность облучателя: не более 60 ВА
Габаритные размеры облучателя: 90х90*1000 мм
Вес: не более 3 кг
Напряжение и частота электропитания: 220*50 В*Гц
Гарантийный срок – 12 месяцев
Средний срок службы бактерицидной лампы
не более 8000 часов
Средний срок эксплуатации облучателя ОБР-30: не менее 5 лет
Комплект поставки: Облучатель – 1, бактерицидная лампа: PHILIPS TUV30W/G30T8 (возможна комплектация бактерицидной лампой альтернативного производителя с характеристиками не хуже фирмы PHILIPS), паспорт (руководство по эксплуатации)

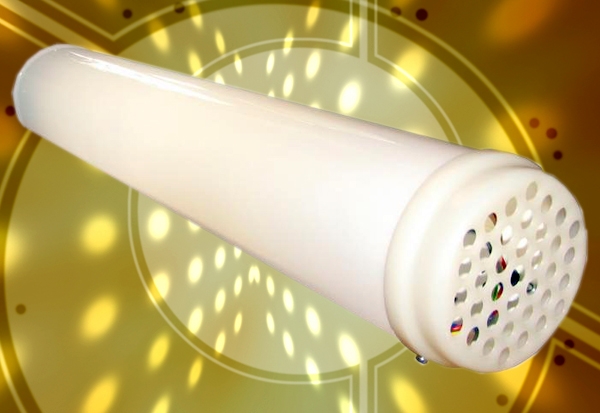

Устройство облучателя-рециркулятора бактерицидного
Корпус облучателя ОБР-30 состоит из двух основных частей: основания-отражателя, изготовленного из металла и защитного экрана, выполненного из прозрачного пластика, на внутреннюю поверхность которого нанесен люминофор, преобразующий УФ-излучение бактерицидной лампы в свет. С торцов корпус кварцевой лампы закрывается крышками с отверстиями, через которые прокачивается воздух. В одной из крышек расположен вентилятор. Бактерицидная лампа устанавливается в держатели, которые крепятся на основании. На наружной стороне основания, справа, расположен тумблер «Сеть». Блок питания кварцевой лампы и вентилятора расположен в корпусе одного из держателей. Защитный экран крепится к подвижной крышке винтом.
Принцип действия облучателя основан на обеззараживании прокачиваемого воздуха вдоль безозоновой бактерицидной лампы низкого давления, дающей излучение с длиной волны 253,4 нм внутри кожуха облучателя. Ультрафиолетовое излучение помимо дезинфекции вызывает свечение люминофора в видимой области спектра. Таким образом, помимо дезинфекции облучатель выполняет функцию светильника. Питание ультрафиолетовой лампы осуществляется с помощью электронного блока, преобразующего напряжение частотой 50 Гц в напряжение частотой 50 КГц. Схемное решение позволяет исключить использование стартера, уменьшить габариты электронного блока, в том числе балластного дросселя и существенно смягчить запуск лампы, что повышает надежность и ресурс кварцевой лампы.
Принцип действия облучателя ОБР-30: основан на обеззараживании прокачиваемого воздуха вдоль безозоновой бактерицидной лампы низкого давления, дающей излучение с длиной волны 253,4 нм внутри кожуха облучателя. Конструкция облучателя обеспечивает защиту присутствующих в помещении людей от коротковолнового ультрафиолетового излучения Облучатель, стандартным для светильников способом, монтируется на стене в горизонтальном, либо в вертикальном положении на высоте 1-1,5 м от пола до нижней части корпуса Особенностью рециркулятора является - свечение люминофора под воздействием УФ-излучения, нанесенного на внутреннюю поверхность прозрачного защитного кожуха, что позволяет использовать рециркулятор в качестве источника света - светильника или информационного табло. Конструктивное решениеоблучателя ОБР-30, при необходимости, позволяет встраивать генератор отрицательных аэроионов (люстра Чижевского), производить фильтрацию воздуха. Что такое люминофор? Люминофор (люминесцентный состав; светонакопитель; светящийся в темноте). Люминофор - светящийся в темноте состав, обладает свойством аккумулировать свет ("накапливает" свет), при освещении различными источниками света (солнечный свет, лампы накаливания, люминесцентные лампы, в том числе ультрафиолетовые). Люминофор, нанесенный на внутреннюю поверхность бактерицидного облучателя ОБР-30, преобразует УФ-излучение бактерицидной лампы в свет.
Подготовьте облучатель ОБР-30 к работе Облучатель закрепите на выделенном для него месте на стене. Для смены или установки лампы открутите винт, приподнимите подвижную крышку, поочередно снимите защитный экран с основания и неподвижной крышки. Установите кварцевую лампу в держатель. Приподняв подвижную крышку облучателя ОБР-30, вставьте защитный экран в пазы крышек, сначала жестко закрепленной, а затем подвижной крышки, следя за тем, чтобы пазы кожуха совместились с краями отражателя. Подключите облучатель ОБР-30 к сети. Включите тумблер «Сеть». Убедитесь, что бактерицидная лампа светится, вентилятор бесшумно работает. облучатель ОБР-30 готов к работе.

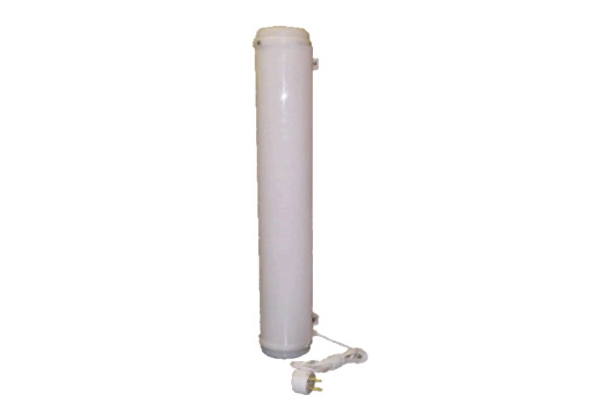

Облучатель ОБР-30 размещают в помещении таким образом, чтобы забор и выброс воздуха осуществлялись беспрепятственно и совпадали с направлениями основных конвекционных потоков (вблизи приборов системы отопления, оконных и дверных проемов). Облучатель устанавливают на стене в горизонтальном либо в вертикальном положении на высоте 1-1,5 м от пола до нижней части корпуса
Порядок работы бактерицидной лампы: Облучатель ОБР-30 может работать как в присутствии, так и в отсутствии людей. В присутствии людей применение рециркулятора рассчитано на его непрерывную работу в течение всего времени пребывания людей в помещении (8 часов). В случаях присутствия в помещениях более 3 человек эффект применения облучателя – снижение микробов в воздухе помещения и предотвращение нарастания микробов по отношению к первоначальному уровню - можно получить, установив дополнительный бактерицидный облучатель. При необходимости обеззараживания воздуха в помещениях объемом более 50м3 (15-20 м2) соответственно необходимо увеличить число облучателей (кварцевых ламп) из расчета один облучатель ОБР-30 на 50 м3. При необходимости обработки помещений I-й категории объемом до 50 м3 количество рециркуляторов необходимо удвоить. Рекомендуемые режимы применения рециркулятора облучателя ОБР-30 в отсутствии людей при подготовке помещений II-V категорий к функционированию приведены в таблице: Объем помещения М3 Время обработки (мин.) Для обеспечения бактерицидной эффективности II III IV До 30 60 45 40 31-50 80 60 50 Для подготовки помещений I-й категории к функционированию в отсутствии людей количество рециркуляторов необходимо увеличить из расчета два рециркулятора на 50 м3. Категории помещений следует учитывать при выборе облучателя-рециркулятора В соответствии с Руководством Р 3.1.683-98 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха и поверхностей в помещениях» все помещения подразделяются на категории: I – Операционные, родительные, стерильные зоны ЦСО; II – Перевязочные, палаты реанимационных отделений, бактериологические и вирусологические лаборатории, станции переливания крови; III – Палаты, кабинеты и другие помещения ЛПУ (не включенные в I и II категории); IV – Школьные классы, детские игровые комнаты, бытовые помещения, промышленных и общественных. V – Курительные комнаты, общественные туалеты помещений ЛПУ. Режим работы облучателя: Непрерывная работа в отсутствии людей. В присутствии людей применение рециркулятора рассчитано на его непрерывную работу в течение 8 часов. Условия эксплуатации: рекомендуемая температура окружающего воздуха от +18 до + 27оС, при повышении или понижении рекомендуемой температуры бактерицидный поток ламп снижается
Требования безопасности: В случае стационарного монтажа металлическая часть корпуса облучателя ОБР-30 должна заземляться с помощью заземляющего провода, либо посредством сетевого шнура через вилку с заземляющим контактом. При смене лампы, профилактике или устранении неисправности облучатель ОБР-30 должен быть отключен от сети. Запрещается эксплуатировать облучателя ОБР-30без защитного экрана в присутствии людей Не нарушайте внутренний поверхностный слой защитного кожуха при очистке его от пыли. Не применяйте для промывки тряпки, губки или другие средства. Достаточно промыть его внутреннюю поверхность струей воды и 2 часа просушите. Запрещается трогать защитный слой кожуха руками или другими предметами.
